水性環氧樹脂灌漿料由水性環氧樹脂和水性環氧固化劑組成，與特種砂漿有良好的配伍性，添加到特種砂漿中，通過水性環氧的交聯固化及水泥的水化作用形成具有空間網狀結構的高性能的有機—無機復合材料體系，起到增強、抗滲和抗化學品作用，可在潮濕界面和環境下快速固化，不產生龜裂。
應用范圍
適應于水利、地下人防工程、道路橋梁等建筑物的缺陷修補粘結灌漿，亦可作防滲補漏材料。
產品特點
1、以水作為分散介質，環保，對人體無毒害，不燃，存儲、運輸、使用均安全；
2、熱膨脹系數與混凝土接近，故不易從這些被粘結的基材上脫開，耐久性能優異；
3、砂漿（混凝土）的力學性能、粘結強度、抗滲性能及耐腐蝕性顯著提高；
4、可在干燥、低溫、潮濕和水下等惡劣環境中固化，潮濕面粘結性能優；
5、和易性好，操作施工簡便，同一般的水泥砂漿（混凝土）一樣，工具可用水清洗。
性能指標JC/T986-2005《水泥基灌漿材料的技術性能要求》
序號 | 項目 | 性能指標 | |

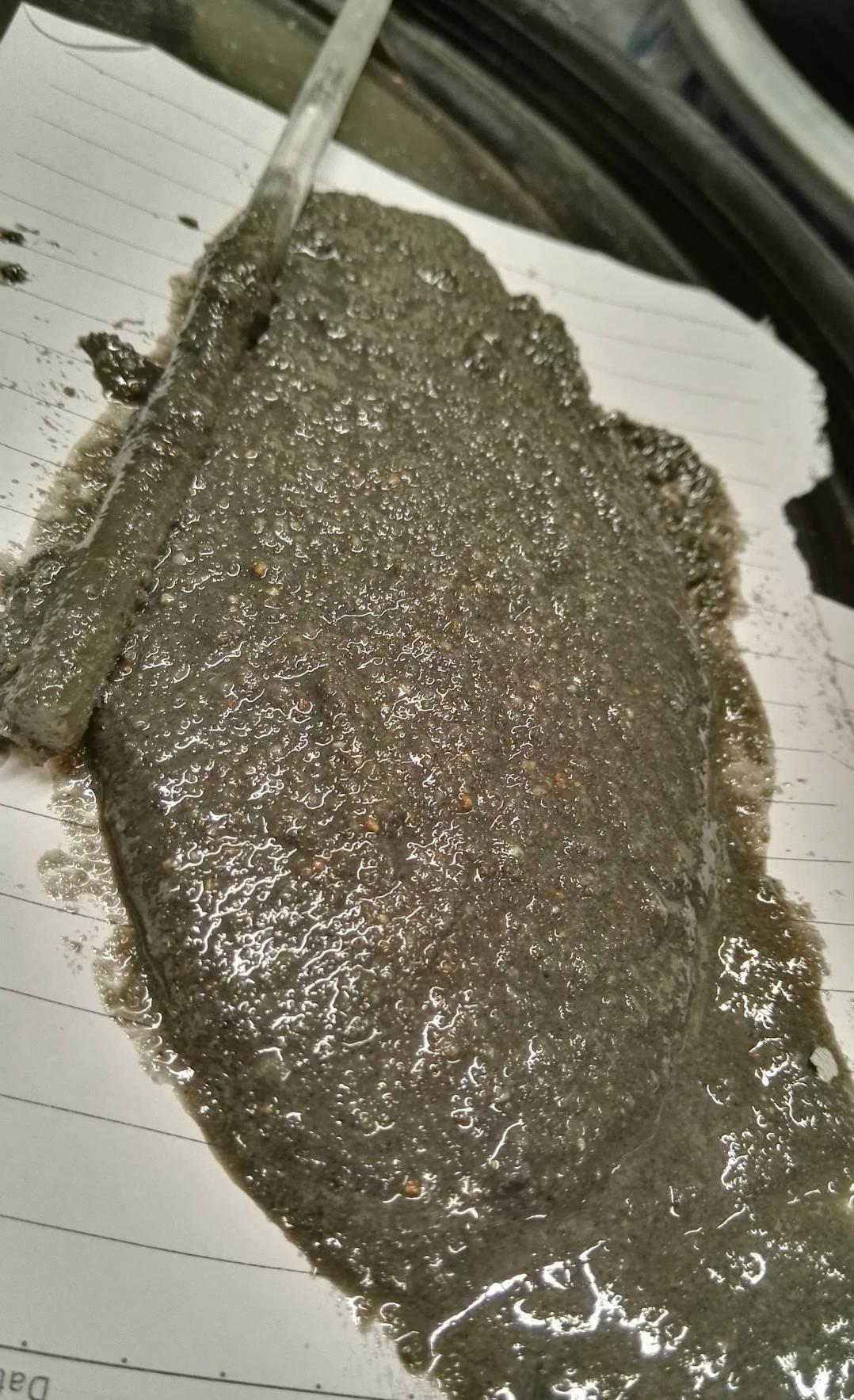

1 | 流動度，mm | 初始值 | ≥260 |
2 | 30min | ≥230 | |
3 | 抗壓強度，MPa | 1d | ≥22 |
4 | 3d | ≥40 | |
5 | 28d | ≥70 | |
6 | 豎向膨脹率，% | 1d | ≥0.02 |
7 | 鋼筋握裹強度（圓鋼），MPa | 28d | ≥4 |
8 | 銹蝕作用（鋼筋） | 無 | |
施工工藝
1、水性環氧樹脂灌漿料添加劑由兩個組分組成，先將組分A加入一個清潔備用桶內，然后按比例加入組分
B，充分攪拌，混合后添加到水泥基灌漿材料混勻即可使用；
2、配比：使用稱量工具按產品的配比嚴格稱取水性環氧樹脂、水性環氧固化劑、各組分的重量；
3、舀取：舀取水性環氧樹脂、水性環氧固化劑要使用各自的勺子，切記勿交叉使用，否則導致原材料報廢；
4、混合：使用低速攪拌器將混合的水性環氧樹脂和水性環氧固化劑充分攪拌2～5min，直到混合物變成白
色且均勻一致，攪動時沒有明顯痕跡，工具和容器清洗時毫無粘滯感，然后一邊攪拌一邊加特性砂漿；
5、混合量：按施工現場環境（主要是溫度）和施工速度（主要是參與人數和作業難度）嚴格控制每次水性
環氧灌漿料的量，尤其在戶外施工作業，應將水性環氧原材料儲放在陰涼干燥處及在陰涼處完成混合作
業，否則產品混合過多凝膠作廢；

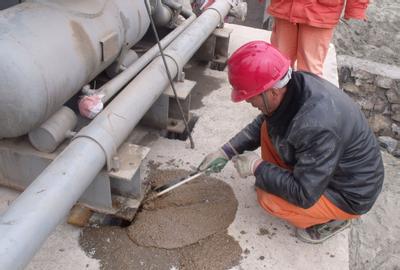

6、施工：預先將老界面的塵渣清除干凈并保持干燥，使用界面劑將老界面涂刷一次，然后再施工水性環氧
樹脂灌漿料；
8、清洗：施工完請及時將工具用水清洗干凈。
包裝貯存
水性環氧樹脂灌漿料采用塑料桶包裝，20kg/桶；應貯存在陰涼、干燥、通風的庫房中，不可曝曬，不可雨淋，冬季應注意防凍。貯存期：自生產之日起有效貯存期為6個月。
網友評價 共0條 [查看全部]
