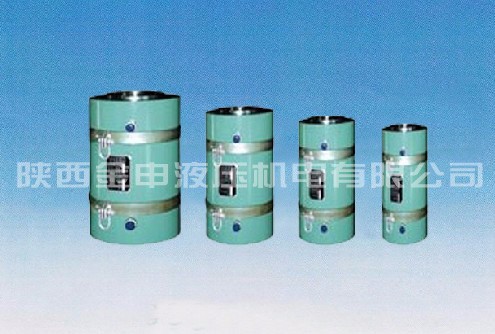

YCWB系列穿心式輕型千斤頂是我公司在YCWE系列千斤頂?shù)幕A(chǔ)上對結構，尺寸進一步改進和優化后成功推出的第四代新型輕量化千斤頂。它體積小、重量輕、密封性 能好、強度和可靠性高，通用性強，是YCWE系列千斤頂?shù)膿Q代產品。廣泛用于后張法的預應力施工。配用不同的附件，可張拉OLM夾片群錨和各種類型夾片群 錨以及DM鐓頭錨、LZM冷鑄錨等。
二、使用方法
1、準備工作：
首先應了解工程設計中對預應力束的張拉要求，例如每束鋼絞線的根數，標準強度，橫截面積數值，控制應力δk，要求的張拉伸長值，錨具的回縮值等，然后根據“油壓值—輸出力”標定值確定δk時的油壓值。
2、千斤頂和錨具的安裝：（見圖2：安裝方法及液壓系統圖）
（1）將鋼絞線穿入結構物的預留廊道，在張拉端要求鋼絲束的外露長度比千斤頂?shù)墓ぷ鏖L(zhǎng)度長出200—250mm。鋼絞線必須用簿片砂輪機切后不得散頭，也不得出現“毛頭”，以免穿孔困難。
（2）把工作錨板的鋼絲束端部套上，并推至錨墊板處，對準止口固定。
（3）安裝工作錨夾片：安裝夾片之前先用鋼圈把每付夾片箍在一起，然后沿鋼絞線將其推入錨板的錐孔中，用手推至不動即可。
（4）安裝限位板：限位板根據工作錨板設計，與錨板的孔相對應配合。
（5）安裝千斤頂：先將鋼絞線束端部用鐵絲銷加捆扎，即可將千斤頂?shù)跗饋?lái)穿套在鋼束上，并將千斤頂前端蓋支承口套在限位板的外面。這時千斤頂即可同軸對中。
（6）將工具錨安裝在活塞端部的支承止口上。
3、張拉
（1）安裝如圖2所示，將B路截止閥（回油閥）打開，A路截止閥關閉，啟動油泵，向張拉缸供油進行張拉。同時調節節流閥，以控制油壓高低和張拉速度。
（2）在活塞外伸時，工具錨中的夾片可自行夾緊鋼絞線。工作錨中的夾片此時受限位板的限制，只可被帶出到限位尺寸即自行停止。
（3）當張拉達到工藝技術要求時，應將節流閥回旋，即停止向A路供油，然后輕回截止閥（回油閥），A路壓力降至零點。由于鋼絞線的回縮，活塞將被拉回若干毫米，這時工作錨的夾片被帶入錨板內而自行夾緊。
（4）B路關閉截止閥，節流閥控制升壓，活塞回程，留10—20毫米稍回節流閥，使活塞到位時壓力不大于25MPa，然后打開截止閥，B路壓力降到零點，關閉電源停機。
至此，在完成一個張拉循環后，如果鋼束較長，一次張拉伸長值不夠，達不到張拉控制應力δk則必須進行第二次張拉。請重復張拉中的第1、2、3、4步驟，完成第二次張拉循環。如此重復張拉，直至達到控制應力δk止。
三、注意事項
使用本千斤頂時，除應遵守一般預應力操作工藝有關規定外，還應注意下列各項：
1、為了保證張拉力的準確性，千斤頂應與油泵、壓力表和外接高壓膠管配套，進行“油壓值—輸出力”的標定。標定時以千斤頂主動工作狀態為準，分級記錄，取三次測量的平均值，制圖表，作為張拉時的依據。
2、在下列情況下，應對千斤頂進行重新標定：
（1）千斤頂經過拆卸修理后；
（2）壓力表經過碰撞或出現失靈現象；
（3）更換新壓力表時；
（4）千斤頂久置后重新使用。
