高強(qiáng)無收縮灌漿料

高強(qiáng)無收縮灌漿料是一種水泥基自流型微膨脹干粉砂漿，具有早強(qiáng)、高強(qiáng)、自流動(dòng)和微膨脹等特性，適用于設(shè)備基礎(chǔ)的二次灌漿、混凝土結(jié)構(gòu)的加固改造、鋼筋和地腳螺栓的錨固等工程。
灌漿料的技術(shù)參數(shù)

產(chǎn)品特點(diǎn)
1.早強(qiáng)、高強(qiáng)：1-3天抗壓強(qiáng)度可達(dá)30-50Mpa以上，灌漿后24小時(shí)即可緊固螺栓、開機(jī)試車。28天強(qiáng)度最高可達(dá)60Mpa以上。
2.具有高自流性：現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂茫恍枵駬v便可填充全部間隙。
3.微膨脹性：灌漿后無收縮，保證設(shè)備、螺栓與基礎(chǔ)之間緊密接觸。
4.冬季施工性：最低允許在-10℃氣溫下進(jìn)行室外施工。
5.耐久性：本品屬無機(jī)膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土使用壽命，經(jīng)200萬次疲勞試驗(yàn)，
50次凍融循環(huán)實(shí)驗(yàn)，強(qiáng)度無明顯變化。
6、抗油滲、耐高溫沖擊：在機(jī)油中浸泡30天后強(qiáng)度比浸油前提高10%以上，栽筋后允許對(duì)鋼筋進(jìn)行火焰切割和焊接作業(yè)。

適用范圍

高強(qiáng)無收縮灌漿料用途

1、用于設(shè)備基礎(chǔ)二次灌漿。 2、用于地腳螺栓錨固及鋼筋栽埋。

3、用于混凝土結(jié)構(gòu)加固和修補(bǔ)。 4、用于梁柱截面增大加固工程。

執(zhí)行標(biāo)準(zhǔn) GB/T50448-2008

灌漿施工說明
一、基礎(chǔ)處理
基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物，灌漿前24小時(shí)，基礎(chǔ)表面應(yīng)充分濕潤(rùn)，灌漿前1小時(shí)，清除積水。
二、支模
1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達(dá)到整體模板不漏水的程度。
2、模板與設(shè)備底坐四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
3、模板頂部標(biāo)高應(yīng)高出設(shè)備底坐上表面50mm。
4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。
三、灌漿料配制
1、一般地，按通用加固型13-14%的標(biāo)準(zhǔn)加水?dāng)嚢瑁故庸绦桶?-10%的標(biāo)準(zhǔn)加水?dāng)嚢琛?br /> 2、高強(qiáng)無收縮灌漿料的拌和可以采用機(jī)械或人工攪拌。建議采用強(qiáng)制式攪拌機(jī)機(jī)械攪拌，可保證攪拌充分均勻，攪拌時(shí)間3-5分鐘。人工攪拌時(shí)間在5分鐘以內(nèi)完成。攪拌完的灌漿料，隨停放時(shí)間表增長(zhǎng)，其流動(dòng)性降低，應(yīng)在40分鐘內(nèi)用完。嚴(yán)禁在高強(qiáng)無收縮灌漿料中摻入任何外加劑。

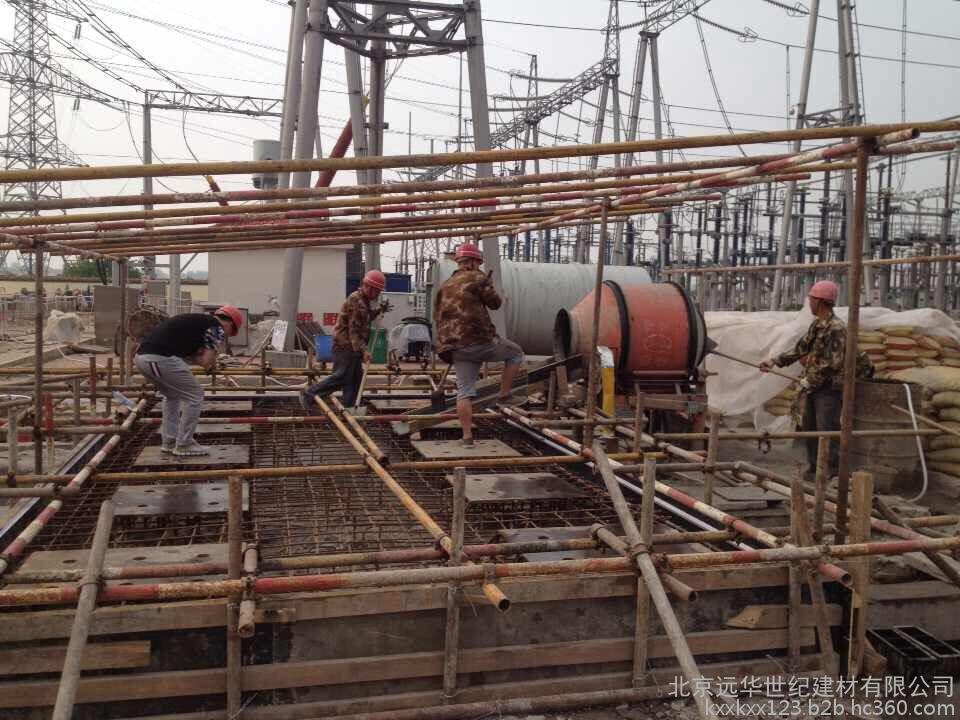

四、灌漿施工方法
1、較長(zhǎng)設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。
2、灌漿開始后，必須連續(xù)進(jìn)行了，不能間斷，并盡可能縮短灌漿時(shí)間。
五、養(yǎng)護(hù)
1、灌漿完畢，灌漿料初凝后應(yīng)立即加蓋草袋或巖棉被，并保持濕潤(rùn)。
2、冬季施工時(shí)，灌漿料、拌和水及養(yǎng)護(hù)措施應(yīng)符合現(xiàn)行《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（GB50204）的有關(guān)規(guī)定。
3、灌漿后24-36小時(shí)不可受到振動(dòng)，以避免損壞未結(jié)硬的灌漿層。

拆模和養(yǎng)護(hù)時(shí)間及環(huán)境溫度的關(guān)系

包裝貯運(yùn)
1.包裝規(guī)格：50kg/袋，存放在通風(fēng)干燥處并防止陽光直射。
2.保質(zhì)期為3個(gè)月，超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用 。
3.產(chǎn)品包裝以實(shí)際發(fā)貨為準(zhǔn)，此圖片僅為參考。
