F11聚合物防水砂漿
本產(chǎn)品是由進口高分子聚合物、優(yōu)質(zhì)膠凝材料、精選細骨料、超細活性填料及其他功能性添加劑復(fù)合而成的新一代高性能防水材料，廣泛適用于工業(yè)與民用建筑的防水工程。
一、產(chǎn)品特點
1、防水抗?jié)B效果好
2、粘結(jié)強度高
3、抗腐蝕能力強
4、耐高溫、耐老化、抗凍性好
5、產(chǎn)品無毒、環(huán)保
6、使用方便，加水即可
二、應(yīng)用范圍
1、外墻面、屋面、地下室、樁基等部位的防水、防滲工程
2、飲水池、游泳池、化工槽、污水處理池等建筑物的防水、防滲漏工程
3、隧道、地鐵、人防、礦山、電纜溝等各種地下工程的防水、防滲漏工程
4、化工倉庫、糧食儲備庫、食品倉庫的防潮、防滲工程
5、水庫大壩、港口、水渠、化工管道接口的防滲處理
6、加氣混凝土，空心磚等多孔材料的墻體防滲漏抹面或涂刷
三、性能指標
JC/T984-2011《聚合物水泥防水砂漿》
|
序號 |
項目 |
性能指標 |
|
|
1 |
凝結(jié)時間 |
初凝，min |
≥45 |
|
終凝，h |
≤12 |
||
|
2 |
抗?jié)B壓力（涂層試件），MPa |
7d |
≥0.5 |
|
3 |
抗?jié)B壓力（砂漿試件），MPa |
7d |
≥1.0 |
|
28d |
≥1.5 |
||
|
4 |
抗壓強度，MPa |
28d |
≥24.0 |
|
5 |
抗折強度，MPa |
28d |
≥8.0 |
|
6 |
柔韌性（橫向變性能力），mm |
28d |
≥1.0 |
|
7 |
粘結(jié)強度，MPa |
7d |
≥1.0 |
|
28d |
≥1.2 |
||
|
8 |
耐堿性 |
無開裂剝落 |
|
|
9 |
耐熱性 |
無開裂剝落 |
|
|
10 |
抗凍性 |
無開裂剝落 |
|
|
11 |
吸水率，% |
≤4.0 |
|
|
12 |
收縮率，% |
≤0.15 |
|
可根據(jù)用戶需要生產(chǎn)D類雙組份聚合物防水砂漿。
凝結(jié)時間可根據(jù)用戶需要及季節(jié)變化進行調(diào)整。

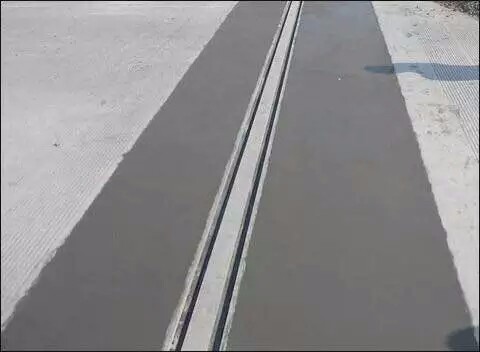

三、施工工藝
1、漿料配制
按100公斤干料加20公斤水的比例，用手持式電動攪拌器或人工攪拌均勻即可使用。配制好的防水砂漿常溫下最好在2小時內(nèi)用完。
2、施工工藝
①基面處理：基層應(yīng)平整、堅實，表面浮塵、灰塵、油污等應(yīng)清除干凈，滲漏水部位應(yīng)先用堵漏材料處理，對于有金屬、塑料管不同材料接觸的部位其周圍應(yīng)打磨干凈。基層過于干燥時，可先灑水濕潤，沒有明水時可進行下道施工。
②防水砂漿施工：
A、用抹刀或硬毛刷把攪拌好的漿料均勻批刮或涂刷在基層上，厚度一般為3-5mm；地下工程抗?jié)B：5-8mm；大面積的施工可采用機械噴涂，以提高施工效率。
B、聚合物防水砂漿需分層施工，一次施工厚度以不大于2 mm為宜，待第一層初凝后，再抹第二層，直至設(shè)計厚度（初凝4小時、終凝8小時）；
C、前后兩道的施工方向應(yīng)十字交叉，以免漏刷。
D、施工24小時后需進行灑水養(yǎng)護，養(yǎng)護時間視現(xiàn)場氣溫條件，常溫下以3～5天為宜。
四、儲存與包裝
牛皮紙袋包裝，25kg/袋。儲存在通風干燥處，保存期6個月。
網(wǎng)友評價 共0條 [查看全部]
