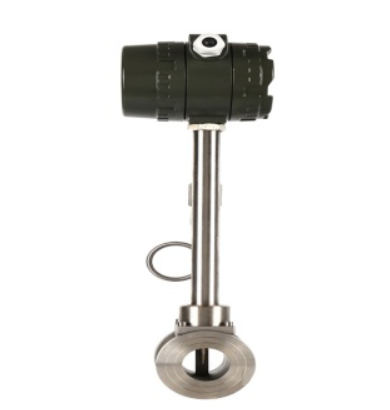

壓縮空氣流量計

一、壓縮空氣流量計描述：
         LUGB系列壓縮空氣流量計可精確地測量壓縮空氣流量。壓縮空氣，即被外力壓縮的空氣。壓縮空氣是一種重要的動力源，其具有震動大、氣體帶水、脈動流等特點。LUGB系列壓縮空氣流量計能有效的檢測壓縮空氣的流量，有傳統意義的渦街流量計的特點又有改進后的抗振動、無堵塞的優點。

針對介質有脈動流的特點，建議客戶在壓縮機出口設置一只緩沖罐濾除脈動，而將流量計安裝在緩沖后面，或者將流量計安裝在遠離脈動源的地方，這樣可利用工藝管道的氣容同其管阻構成低通濾波器衰減脈動。輸出為脈沖頻率，其頻率與被測流體的實際體積流量成正比，1.測量范圍寬，5.結構簡單牢固，安裝方便，6.應用范圍廣，流體溫度(-40oC，150oC)，(-40oC，250oC)，(-40oC，輸出信號三線制電壓脈沖或4~20mA標準電流。工作環境溫度:(-40oC，當流體流過旋渦發生體時，三角柱會令流體產生交替旋渦，且正比于流速。渦街流量計獲得旋渦釋放頻率，從這個參數HZ和旋渦發生體的特征寬度d，可以計算出流體的平均速度v。

壓縮空氣流量計是一種測量封閉管道中氣體介質流量的速度式儀表，目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的壓縮空氣流量測量。壓縮空氣流量計可顯示實時溫度、實時壓力、瞬時流量、流量累計，一般適用于各種無腐蝕性氣體的測量，如天然氣、空氣等，部分流量計也可以測量腐蝕性氣體。壓縮空氣流量計工作原理壓縮空氣流量計的基本原理是卡門渦街原理，即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。流通本體內插入有一個近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測壓縮空氣流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷產生和分離，在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。

理論分析和實驗已證明，旋渦分離的頻率與柱側介質流速成正比。旋渦交錯分離，在柱體兩側及柱體后面的尾流中產生脈動的壓力，設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用，使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數，將代表這段時間內流過傳感器的流體總體積。壓縮空氣流量計傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀，壓縮空氣流量計就地顯示儀采用新微功耗CPU，測量渦街傳感器輸出的頻率信號。

    數顯壓縮空氣流量計既具有傳統孔板、靶式、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性
二、智能氣體流量表、中山天然氣流量計、氣體流量計、湛江壓縮空氣流量計廣州順儀制造
1、測量介質：氣體、液體、蒸汽。
2、雙排液晶同時顯示累計流量和瞬時流量;
3、內部鋰電池供電,無需外部電源;
4、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
5、空氣質量傳感器的感應元件不直接與被測介質接觸，性能穩定、可靠性高。
6、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
7、范圍度寬達10：1~15：1。
8、壓縮空氣流量計測量范圍：正常工作范圍，雷諾數為20，000-7，000，000;輸出信號不受液體溫度、壓力、粘度及組份影響。測量可能范圍，雷諾數8，000-7，000，000。
9、精度等級：液體，指示值的±1.0%;氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。
10、輸出信號：a.oc門脈沖輸出;b.電流4-20ma（兩線制/三線制）。
11、電源電壓：+24vdc（需要信號輸出時提供）。
12、介質溫度：普通型a.-40℃～+130℃;b.-10℃～+250℃;
13、壓縮空氣流量計工作壓力：0-2.5mpa,法蘭夾持連接（注：應用戶要求，可提供其它壓力等級，需定做）。
14、壓力損失：δpδp=1.079*10-6*ρ*v2 （式中：δp：壓力損失kpa;ρ：被測介質的密度kg/m3;v：被測介質的流速m/s）。
15、規格（管道內徑）20、25、32、40、50、65、80、125、150、200、250、300（大于dn300口徑為插入式）。
16、環境溫度 -25℃～+55℃;濕度≤85%rh。
17、壓縮空氣流量計防爆類型：隔爆型;防爆標志;iaiict4。
三、壓縮空氣流量計應用：　
    壓縮空氣流量計目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的氣體、液體流量測量。
四、壓縮空氣流量計量：　　
    壓縮空氣是企事業單位重要的二次能源，大多由電能或熱能經壓縮機轉化而來。當空氣壓力值要求較低時，則由鼓風機產生。對由大量能源轉化而來的工質進行管理，以收到節約能源和提高設備管理水平的效果。五、壓縮空氣流量計量的主要目的 壓縮空氣流量計在化工等生產過程中，有一種重要的工藝過程氧化反應，它是以空氣作原料，和另外某種原料在規定的條件下進行化學反應?？諝赓|(zhì)量流量過大和過小，都會對安全生產、產品質量和貴重原料的消耗產生關鍵影響。在這種情況下，空氣流量測量精確度要求特別高，多半還配有自動調節。　鍋爐和各種工業爐窖中的燃燒過程，其本質也是氧化反應，對助燃空氣流量的測量，雖然準確度要求不像化工生產中的氧化反應那樣高，但對環境保護和經濟燃燒、節約燃料也有重要意義。
