水電站生態下泄流量監測

產品描述：
        SYLDM-52智能明渠流量計測量系統由流量顯示儀、流速傳感器、液位傳感器組成的測量灌區流量計。適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形渠道及涵洞的流量、液位、流速測量。LDM-52智能河床灌區流量計以流速-水位運算法為基礎，并采用了先進的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量監測系統，根據渠道的寬度和測量精度的要求，采用一線一點法或多線一點法明渠測流的數學模型。流量顯示儀中微處理器根據實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。
2、工作原理

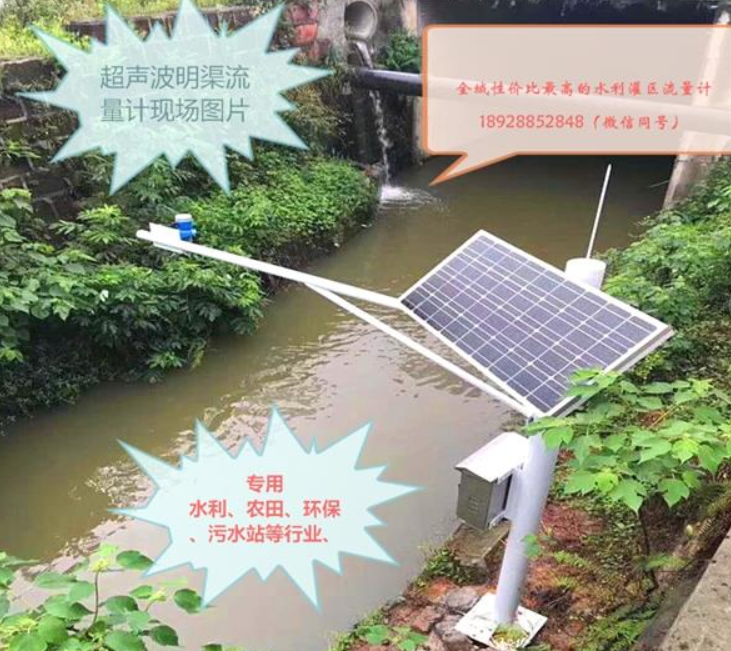

①．SYLDM-52型灌區明渠流量計是由流量河床顯示儀、液位傳感器、流速傳感器等部分組成, 流速計和液位計安裝于渠道支架中，將水流速度轉換成電信號通過電纜傳送給顯示儀。
②液位計安裝于流速計附近地點的渠道上部,測出位于流速計渠道橫斷面上方的水位深度值,以4～20mA標準電流信號形式傳送給顯示儀。
③顯示儀將流速信號、水位信號，以及在顯示儀內所設置的各種渠道參數通過顯示儀內設置的水利數學模型進行數學運算，從而得到過水端面的水流量: 過水端面水流量=渠寬×水深×平均流速（測點流速×水利模型系數）。
3、產品特點
①．流速測量范圍寬0.05-10m/s；
②．流量測量精度不受下游、支流雍水、阻塞等因素的影響；
③．標準渠道不需要改造可直接安裝使用，施工安裝費用低；
④．儀表顯示功能齊全，可顯示水位、流速、瞬時流量、累積流量等數據，并具有RS485/RS232通訊接口
⑤．顯示器采用高清晰背光源LCD顯示器，全中文漢字菜單， 顯示、操作簡單，使用方便，不管是白天還是夜晚都可清晰讀數；
⑥．功耗低，電磁流速計、流量顯示儀采用低功耗設計方案，并有間歇工作方式，可在不降低儀表測量精度的情況下進一步降低儀表功耗。
4、主要技術指標
①．測量精度：水位±0.5%+2mm；  流速±1.0%； 系統±2.5%；
②．測量范圍：流速0.05-10m/s；   瞬時流量≤10000 m³/s；
水深≤20m；   渠底寬度≤20m；
③．顯示位數：水位5位； 流速5位； 瞬時流量5位； 累積流量10位；
④．顯示方式：LCD大屏幕液晶背光源顯示器，全中文漢字顯示，可同時顯流速、水位、瞬時流量、累積流量等測量數據 ；
⑤．信號自動采集時間間隔：10S～90S可調；
⑥．通訊接口：RS485/RS232接口，MODBUS協議；
⑦．供電電源：220V/AC、+12VDC或+24VDC；
⑧．防護等級：電磁流速計IP68、超聲液位計IP65、流量顯示儀IP65
