寶雞地腳螺栓錨固灌漿料

北京遠(yuǎn)華世紀(jì)建材有限公司（西安分公司）

買灌漿料首選遠(yuǎn)華世紀(jì)建材，本公司灌漿料品種齊全,產(chǎn)品優(yōu)質(zhì),灌漿料的誠信企業(yè)!

本公司產(chǎn)品具有第三方權(quán)威檢測報(bào)告（檢測報(bào)告、合格證），質(zhì)量可靠，價(jià)格優(yōu)惠。歡迎您選購！

高強(qiáng)無收縮灌漿料簡介

灌漿料采用優(yōu)化的產(chǎn)品制作工藝，采用現(xiàn)代新材料研制開發(fā)而成的填充用系列灌注材料。 具有自流平、免振搗、超早強(qiáng)、高強(qiáng)、微膨脹、抗收縮、抗?jié)B透、耐磨損、耐老化等特性及多種使用功能。操作簡便，應(yīng)用廣泛。在各種設(shè)備安裝和工程搶修、加固施工中，應(yīng)用 本產(chǎn)品能顯著加快工程進(jìn)度，提高工程質(zhì)量。澆灌后數(shù)小時(shí)可行人、通車，24小時(shí)達(dá)到設(shè)計(jì)使用強(qiáng)度，即可安裝和運(yùn)行設(shè)備，提前投產(chǎn)或恢復(fù)生產(chǎn)。

二、水泥基高強(qiáng)無收縮灌漿料主要用于：

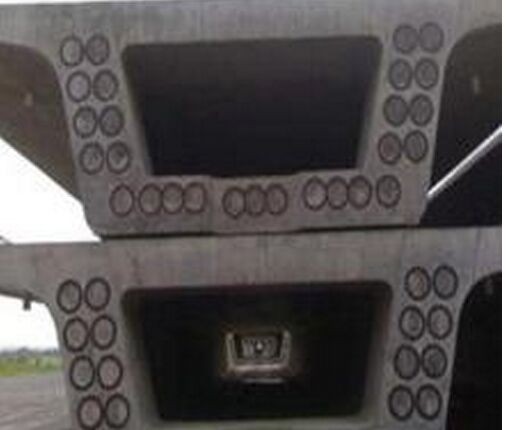

1、加固類、地腳螺栓錨固、核電設(shè)備的固定、路橋工程的加固、栽埋鋼筋、混凝土結(jié)構(gòu)加固和改造、靜力壓樁工程封樁。
2、設(shè)備安裝類。電廠等機(jī)電設(shè)備安裝，水泥廠水泥磨安裝灌漿，煤礦設(shè)備安裝灌漿，軌道及鋼結(jié)構(gòu)安裝，機(jī)器底座、鋼結(jié)構(gòu)與地基懷口、設(shè)備基礎(chǔ)的二次灌漿。
3、工程搶修類。墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù)，各種基礎(chǔ)工程的塌陷灌漿以及飛機(jī)跑道的搶修、各種搶修工程等，舊混凝土結(jié)構(gòu)的裂縫治理。
三、產(chǎn)品特點(diǎn)
1、早強(qiáng)、高強(qiáng)。澆后1-3天強(qiáng)度高達(dá)30Mpa以上，縮短工期。
2、自流性能好。 現(xiàn)場只需加水?dāng)嚢瑁苯庸嗳朐O(shè)備基礎(chǔ)，砂漿自流，施工免振，確保無振動、長距離的灌漿施工。
3、微膨脹。澆注體長期使用無收縮，保證設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長期安全運(yùn)行。
4、抗油滲。在機(jī)油中浸泡30天后其強(qiáng)度提高10%以上，成型體、密實(shí)、抗?jié)B、適應(yīng)機(jī)座油污環(huán)保。
5、耐久性強(qiáng)。200萬次疲勞試驗(yàn)，50次凍融環(huán)境試驗(yàn)強(qiáng)度無明顯變化。
6、耐侯性好。-40℃～600℃長期安全使用。
7、低堿耐蝕。嚴(yán)格控制原材料堿含量，適用于堿-集料反應(yīng)有抑制要求的工程。
四、施工前的準(zhǔn)備

??CGM灌漿料施工前應(yīng)準(zhǔn)備

■ 機(jī)械攪拌：混凝土攪拌機(jī)或砂漿攪拌機(jī)；

■ 人工攪拌：攪拌槽及鐵鏟若干；

■ 水桶若干；

■ 臺秤若干；

■ 高位漏斗、灌漿管及管接頭；

■ 流槽；

■ 灌漿助推器（尺寸可視現(xiàn)場情況而定，見圖1）

■ 模板(鋼模、木模);

■ 草袋、巖棉被等;

■ 棉紗;

■ 膠帶;

圖1 灌漿助推器形式

第五章 CGM灌漿料的拌和

??CGM灌漿料的拌和

■ GM灌漿料拌和時(shí)，加水量應(yīng)按隨貨提供的產(chǎn)品合格證上的推薦用水量加入，攪拌均勻即可使用。對于地腳螺栓錨固和栽埋鋼筋，用水量可根據(jù)工程實(shí)際情況適當(dāng)減少。拌和用水應(yīng)采用飲用水，使用其它水源時(shí)，應(yīng)符合現(xiàn)行《混凝土拌和用水標(biāo)準(zhǔn)》(JGJ63)的規(guī)定。

■ CGM灌漿料的拌和可采用機(jī)械攪拌或人工攪拌。推薦采用機(jī)械攪拌方式，攪拌時(shí)間一般為1~2分鐘。采用人工攪拌時(shí)，應(yīng)先加入2/3的用水量拌和2分鐘，其后加入剩余水量攪拌至均勻。

■ 攪拌地點(diǎn)應(yīng)盡量靠近灌漿施工地點(diǎn)，距離不宜過長。

■ 每次攪拌量應(yīng)視使用量多少而定，以保證40分鐘以內(nèi)將料用完。

■ 冬期施工CGM灌漿料及拌和水應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工及驗(yàn)收規(guī)范》(GB50204)的有關(guān)規(guī)定。當(dāng)環(huán)境溫度低于5℃時(shí)按冬期施工要求操作：

1 )灌漿前采取措施預(yù)熱基礎(chǔ)表面，使其溫度保持在10℃以上，并清除積水；

2 )采用60℃左右的溫水拌和灌漿材料，漿體的入模溫度在10℃以上。

3 )受凍前，灌漿料抗壓強(qiáng)度不得低于5MPa。冬季施工時(shí)，養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工及驗(yàn)收規(guī)范》(GB50204)的有關(guān)規(guī)定。

■ 現(xiàn)場使用時(shí)，嚴(yán)禁在CGM灌漿料中摻入任何外加劑、外摻料。

施工步驟
1、基礎(chǔ)處理：清掃設(shè)備基礎(chǔ)表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設(shè)備基礎(chǔ)表面應(yīng)充分濕潤。灌漿前1h，應(yīng)吸干積水。
2、根據(jù)設(shè)備機(jī)座的實(shí)際情況，選擇相應(yīng)的灌漿方式：由于CGM具有很好的流動性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間；若灌注面積很大、結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠(yuǎn)時(shí)，可采用"高位漏斗法灌漿"或"壓力法灌漿"進(jìn)行灌漿，以確保漿料能充分填充各個(gè)角落。
3、支模：根據(jù)確定的灌漿方式和灌漿施工圖紙支設(shè)模板，模板定位標(biāo)高應(yīng)高出設(shè)備底座上表面至少50mm，模板必須支設(shè)嚴(yán)密、穩(wěn)固，以防松動、漏漿。
4、灌漿料的攪拌按產(chǎn)品合格證上推薦的水料比確定加水量：拌和用水應(yīng)采用飲用水，水溫以5～40℃為宜，可采用機(jī)械或人工攪拌。采用機(jī)械攪拌時(shí)，攪拌時(shí)間一般為1～2分鐘。采用人工攪拌時(shí)，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續(xù)攪拌至均勻。
5、灌漿：灌漿施工時(shí)應(yīng)符合下列要求：
1）漿料應(yīng)從一側(cè)灌入，直至另一側(cè)溢出為止，以利于排出設(shè)備機(jī)座與混凝土基礎(chǔ)之間的空氣，使灌漿充實(shí)，不得從四側(cè)同時(shí)進(jìn)行灌漿。
2）灌漿開始后，必須連續(xù)進(jìn)行，不能間斷，并應(yīng)盡可能縮短灌漿時(shí)間。
3）在灌漿過程中不宜振搗，必要時(shí)可用竹板條等進(jìn)行拉動導(dǎo)流。
4）每次灌漿層厚度不宜超過100mm。
5）較長設(shè)備或軌道基礎(chǔ)的灌漿，應(yīng)采用分段施工。每段長度以10m為宜。
6）灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象，可布撒少量CGM干料，吸干水份。
7）對灌漿層厚度大于1000mm大體積的設(shè)備基礎(chǔ)灌漿時(shí)，可在攪拌灌漿料時(shí)按總量比1：1加入0.5mm石子，但需經(jīng)試驗(yàn)確定其可灌性是否能達(dá)到要求。
8）設(shè)備基礎(chǔ)灌漿完畢后，要剔除的部分應(yīng)在灌漿層終凝前進(jìn)行處理。
9）在灌漿施工過程中直至脫模前，應(yīng)避免灌漿層受到振動和碰撞，以免損壞未結(jié)硬的灌漿層。
10）模板與設(shè)備底座的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
11）灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。
12）當(dāng)設(shè)備基礎(chǔ)灌漿量較大時(shí)，應(yīng)采用機(jī)械攪拌方式，以保證灌漿施工。遠(yuǎn)華世紀(jì)灌漿施工

第一步：基礎(chǔ)處理

1、基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理，或采用專用加固界面劑J-302混凝土再澆劑做界面處理。

2、清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。

3、灌漿前24h，基礎(chǔ)表面應(yīng)充分濕潤，灌漿前1h，清除積水。

第二步：支模

1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿(推薦901快速堵漏劑)、膠帶等封縫，達(dá)到整體模板不漏水的程度。

2、模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。

3、模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。

4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。

第三步：灌漿料配制

1、一般通用加固型按13-15%的標(biāo)準(zhǔn)加水?dāng)嚢?/b>,豆石加固型按9-11%的標(biāo)準(zhǔn)加水?dāng)嚢琛?/b>
